Transceiver 10/100 baseTX PoE WDM SC 1550Tx/1310Rx TP-LINK

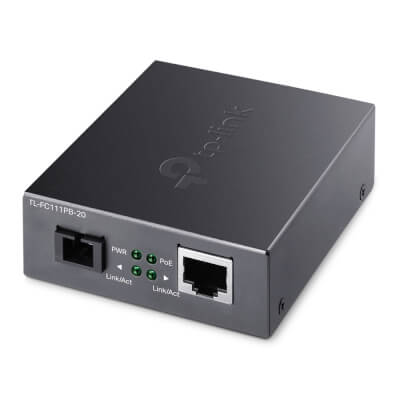

TL-FC111PB-20 TP-LINK Transceiver 10/100 baseTX PoE WDM SC 1550Tx/1310Rx

TL-FC111PB-20 Convertisseur de média monomode 10/100 Mbps WDM avec 1 port RJ45 PoEaf - Jusqu'à 20km - Connecteur SC simplex bidirection. (transmet et reçoit des données sur une seule fibre sur deux longueurs d'ondes de lumières différentes)

Sur ce produit, la partie fibre est en simplex WDM (Bidirectionnel). Contrairement au duplex , la communication s'établit sur un seul brin (1FO au lieu de 2FO). L'échange des données se fait, en même temps dans les deux sens, sur deux longueurs d'ondes différentes. Il faut absolument une paire de modules A et B (En face d'un module A, il faut un module B et en face d'un module B, il faut un module A...)

FC111PB-20 (Module B PoE)

Convertisseur de média 10/100 Mbps WDM avec 1 port PoE

Convertit les données entre fibre (signal optique) et cuivre (signal électrique).

Prolonge la distance de fibre jusqu'à 20 km.

La sortie PoE 802.3af rend le déploiement de la caméra à distance plus facile et plus pratique.

La technologie WDM (Wave Division Multiplexing) permet de transmettre et de recevoir des données sur un seul brin de fibre au lieu de deux.

Large température de fonctionnement (0-50 ?) avec fiabilité.

Négociation automatique du mode de transfert Half-Duplex / Full-Duplex.

Points clés

Le TL-FC111PB-20 est un convertisseur de média 10/100 Mbps avec sortie PoE 802.3af, fournissant 1 port RJ45 PoE 10/100 Mbps et 1 port fibre SC 100 Mbps, qui peut convertir entre les signaux électriques et optiques. Avec une distance de transmission par fibre jusqu'à 20 km et une sortie PoE 802.3af, le convertisseur de média est conçu pour répondre aux besoins de déploiement flexible de surveillance à longue portée avec des fibres optiques. Il fournit une voie économique vers l'extension de la distance d'un réseau existant.

Comment ça marche

Le TL-FC111PB-20 adopte la technologie WDM (multiplexage par répartition en longueur d'onde), permettant d'envoyer et de recevoir des données à une distance allant jusqu'à 20 km avec une seule fibre monomode, ce qui permet d'économiser la moitié du coût de déploiement du câble pour les clients. Le TL-FC111PB-20 transmet des données à une longueur d'onde de 1310 nm et reçoit des données à une longueur d'onde de 1550 nm sur fibre optique. Par conséquent, le terminal utilisé avec le TL-FC111PB-20 doit envoyer des données à une longueur d'onde de 1550 nm et recevoir des données à une longueur d'onde de 1310 nm. TP-Link, un autre convertisseur de média TL-FC111A-20 est l'un des produits pouvant coopérer avec le TL-FC111PB-20.

RESEAU
Standards et Protocoles IEEE802.3, IEEE802.3i, IEEE802.3u
ENVIRONNEMENT
Température de fonctionnement 0-50 °C
Température de stockage -40-70 °C
Humidité de fonctionnement 10-90% RH non-condensing
Humidité de stockage 5-90% RH non-condensing
CARACTERISTIQUES MATERIELLES
Interface . 1× 10/100 Mbps PoE RJ45 port (Auto MDI/MDIX)
. 1× 100 Mbps SC fiber port
Interface réseau 100BASE-Tx: 2-pair UTP/STP of Cat. 5 or above (=100 m)
Alimentation 48 V/0.5 A
DEL PWR, Link/Act, PoE
Longueur d'onde 1310 nm TX, 1550 nm RX
Dimensions (LxPxH) 94.5×73.0×27.0 mm
Antenne
Type de connecteur . 1× 10/100 Mbps PoE RJ45 port
. 1× 100 Mbps SC fiber port
Module & Convertisseur de Média
Type de fibre 9/125 µm single-mode fber (=20 km)
Autres
Contenu de l'emballage . Media Converter TL-FC111PB-20
. Power Adapter
. Installation Guide
